WoodTec Pioneer

 Автоматический кромкооблицовочный станок WoodTec Pioneer.

Модель: Pioneer (WoodTec - Китай) продан, цена ________ руб.

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 2 мм.

СХЕМЫ ОБРАБОТКИ:

Торцовка Фрезерование свесов Циклевка радиусная Полировка
Pioneer-s1.jpg Pioneer-s2.jpg Pioneer-s3.jpg Pioneer-s4.jpg

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Скорость подачи 10 м/мин;
  • Подогрев направляющей линейки;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Тефлоновый резервуар для клея под клеенаносящим роликом;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
  • Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин. Радиус фрезы 2 мм;
  • Циклевка радиусная R = 2 мм;
  • Полировальный узел 2 х 0,18 кВт 1400 об/мин;
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
  • Магазин подачи рулонного кромочного материала;
  • Пульт управления вынесен отдельно;
  • Поддерживающий суппорт для габаритных заготовок;
  • Регулятор сжатого воздуха.

Детальное описание:

  • Толщина кромки 0.4-2 мм
  • Скорость подачи 10 м/мин
  • Торцовка
  • Фрезерование свесов
  • Циклевка радиусная
  • Полировальный узел
  • Пульт управления вынесен отдельно
  • Направляющая линейка с подогревом торца детали
Заготовки, обрабатываемые на станке, мм
- толщина, наименьшая
- наибольшая
- ширина, наименьшая
- длина, наименьшая

8
30
150
200
Толщина кромкооблицовочного материала (при облицовке ПВХ), мм
- наименьшая
- наибольшая

0,4
2,0
Ширина кромкооблицовочного материала, мм
- наименьшая
- наибольшая

13
35
Скорость подачи 10 м/мин
Мощность двигателя торцовки (1 шт) 1 х 0,22 кВт
Обороты пил 12000 об/мин
Фрезы узла снятия свесов кромки по плоскости (2 шт) Ф75; Z = 4; R2 мм
Мощность двигателей фрезерного узла (2 шт) 2 х 0,37 кВт
Обороты 12000 об/мин
Полировальный узел – мощность 2 х 0,22 кВт
Обороты 1400 об/мин
Общая мощность 4,8 кВт
Патрубки системы аспирации 1 х Ф100 мм
Питающее напряжение (3 фазы) 380 В
Давление сжатого воздуха 6,5 бар
Габаритные размеры
- длина
- ширина
- высота

2950
1110
1250
Вес 520 кг



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

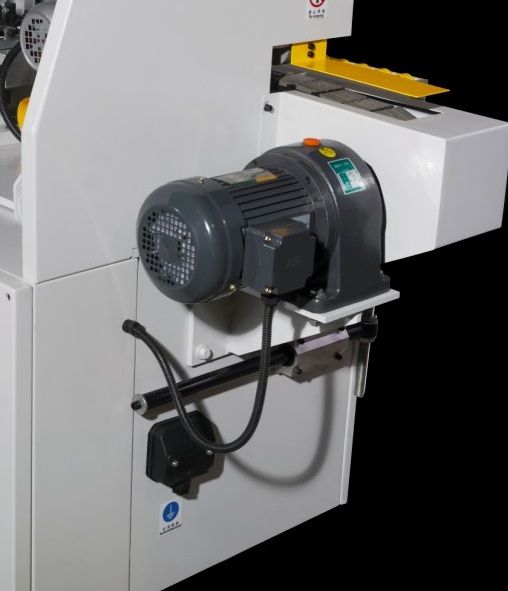

Pioneer-t1.jpg Подача заготовки
Деталь подается цепным конвейером с обрезиненными башмаками. Ширина башмаков 60мм.
Этот тип подачи надежно фиксирует и перемещает деталь вдоль станка. Привод- мотор-редуктор.
Скорость перемещения заготовки 10 м/мин.
Деталь прижимается к конвейеру прижимной балкой с двухрядными роликами, установленными в шахматном порядке, чтобы максимально жестко зафиксировать деталь на конвейере.

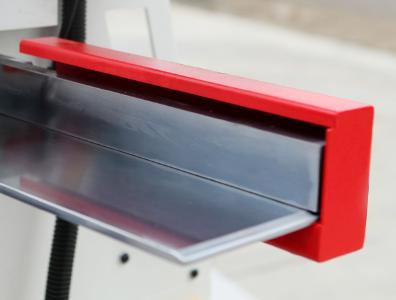

Суппорт поддерживающий выдвигается на 500 мм необходим для опоры крупногабаритных заготовок.

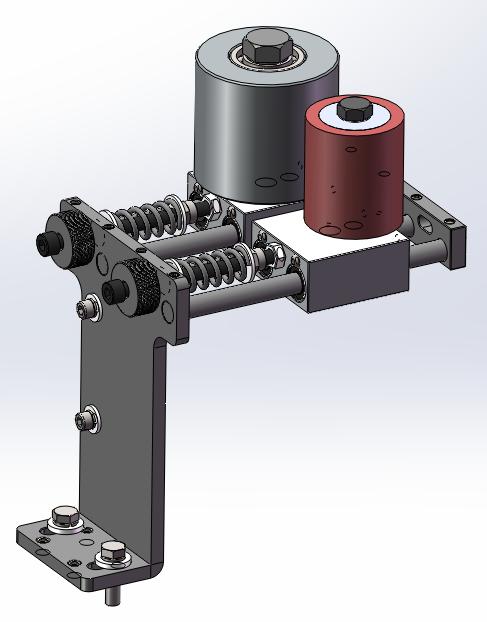

Pioneer-t4.jpg Пресс группа
Зона прижима состоит из двух роликов. Первый ролик большого диаметра хромированный, второй допресовочный обрезиненный.

Отличительная особенность: быстрая полимеризация клея за счет большой площади контакта первого ролика.

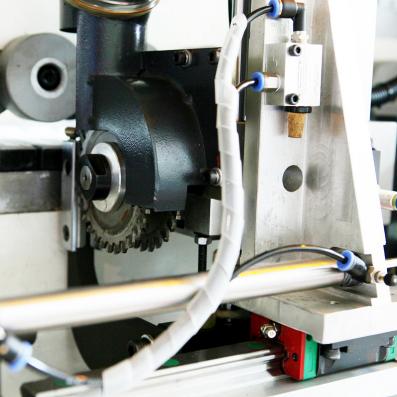

Pioneer-t5.jpg Узел торцевой обрезки
Промышленный двигатель (12000 об/мин) 0,22 кВт.
Узел перемещается по призматической направляющей, это обеспечивает стабильную работу на протяжении всего срока эксплуатации.

Отличительные особенности:
- Простое линейное движение пилы;
- Катриджная система смазки;
- Торцовка оснащена системой аспирации. Отсутствие пыли на направляющих и подшипниках обеспечивает долговечность и стабильность работы.

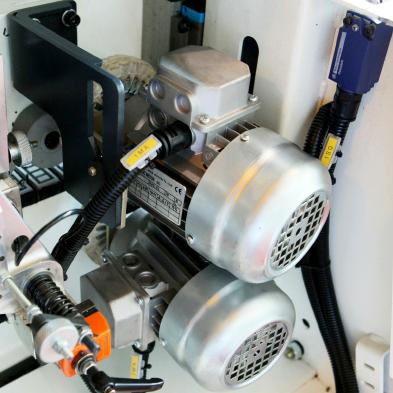

Pioneer-t6.jpg Фрезерный узел
Два промышленных двигателя (12000 об/мин) 2 х 0,37 кВт.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы целиковые 4 ножа Ф75; Z = 4; R2.

Копиры круглые большого диаметра:
- Осуществляют плавный заход на деталь.
- Исключают повреждение любой облицованной поверхности.
- Обеспечивают точное копирование поверхности детали.

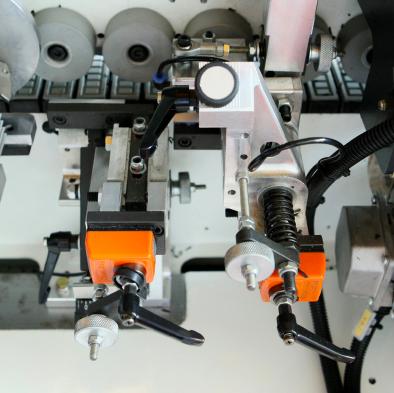

Pioneer-t7.jpg Узел радиусной цикли
Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Цикля необходима также для обработки 3D, комбинированной и акриловой кромки.
Счетчики на узле позволяют точно и быстро настроить узел на разную толщину кромки.
Циклевка оснащена стружкосколом. При циклевании на конце детали образуется стружка. Ножик установленный на циклевочном узле всегда срезает стружку с заднего края кромки.
Pioneer-t8.jpg Полировальный узел
Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
- Блеск обработанной поверхности, очищает от загрязнений.
- Восстанавливает цвет после циклевочного узла.
- Формирует микро радиус у тонкой кромки(притупляет острый край).

Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,22 кВт.
Пульт управления
Пульт управления вынесен отдельно.

На панели управления отображаются настройки и рабочие параметры:
- температура клея,
- индикация работы узлов станка.

Кнопки включения и выключения подачи заготовки:
- торцовочного узла,
- фрезерного узла,
- полировки,
- подогрева направляющей линейки,
- аварийная остановка.

Направляющая линейка с подогревом. Данная линейка не только задает направление детали относительно рабочих узлов, но и подогревает и подсушивает торец детали. Тем самым подготавливает поверхность для нанесения клея и получения прочного клеевого соединения.
